Analizador De Calidad De Energía Hioki 3198-01/5000 es utilizado para monitorear y registrar anomalías en fuentes de energía, permitiendo investigar sus causas rápidamente y también para la evaluación de problemas de suministro de energía como caídas de tensión, flicker, armónicos y otros problemas eléctricos.

Características

Verifica problemas de energía de acuerdo con el estándar Clase A IEC61000-4-30.
Con registro continuo y de alta precisión.
Cumple con la categoría de medición CAT IV-600V y comprueba de forma segura las líneas entrantes para fuentes de alimentación monofásica y trifásica.
Los tipos de líneas de medición son monofásica con 2 cables, monofásica con 3 cables, trifásica con 3 cables, trifásica con 4 cables más un canal de entrada extra que de estar sincronizado al canal de referencia durante la medición AC/DC.
Mide voltaje hasta 600V RMS, y transitorios hasta 6KV pico.
Mide corriente desde 500mA hasta 5KA dependiendo del sensor de corriente utilizado.
Posee precisión en la medición de voltaje de ± 0.1% del voltaje nominal; en la medición de corriente de ± 0.2% de la lectura ± 0.1% fs + la precisión del sensor de corriente; en la medición de potencia activa de ± 0.2% de la lectura ± 0.1% fs + la precisión del sensor de corriente.
Permite medir todos los parámetros simultáneamente.

Especificaciones Analizador De Calidad De Energía Hioki 3198-01/5000

Elementos de medición:

Sobretensión transitoria con muestreo de 2MHz.
Ciclo de frecuencia, calculado como uno en un ancho de banda desde 40Hz hasta 70Hz.
Frecuencia calculada como 10 o 12 ciclos en un ancho de banda desde 40Hz hasta 70Hz.
10 segundos de frecuencia calculados como todo el tiempo de ciclo durante el periodo de 10 segundos especificado en un ancho de banda desde 40Hz hasta 70Hz.
Voltaje RMS, corriente RMS.
Caídas y subidas de voltaje.
Corriente inrush.
Comparación de formas de onda de voltaje.
Valor de flicker instantáneo.
Forma de onda de voltaje y corriente pico.
Potencia activa, potencia aparente, potencia reactiva, energía activa, energía reactiva, factor de potencia, factor de potencia de desplazamiento, factor de desequilibrio de voltaje, factor de desequilibrio de corriente.
Componente armónico de orden superior (voltaje/corriente), en un ancho de banda desde 2KHz hasta 80KHz.
Ángulo de fase de armónicos desde 1 hasta 50, y potencia de armónicos desde 0 hasta 50.
Factor de distorsión total de armónicos, desde 0 hasta 100% para voltaje, desde 0 hasta 500% para corriente.
Inter armónico de 0.5Hz hasta 49.5Hz.
Factor K (factor de multiplicación).
Flicker IEC, flicker V10.
Realiza registros de hasta 55 semanas y hasta 55000 eventos.

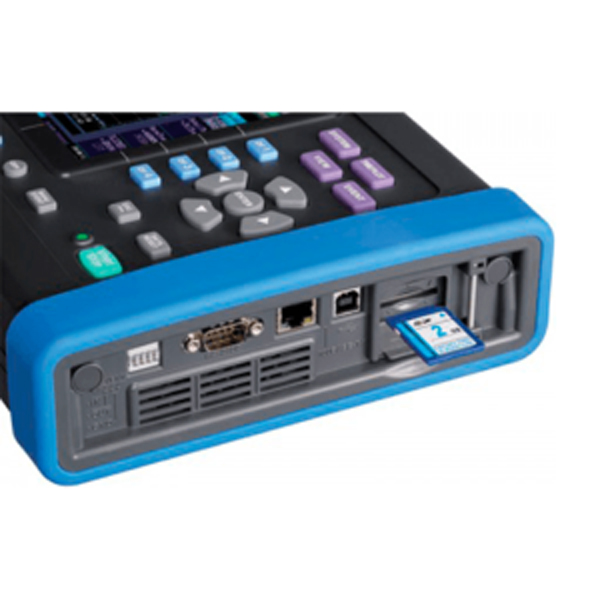

Posee interfaces RS-232C, LAN, USB2.0 y tarjeta de memoria SD de 2Gb.
Tiene pantalla LCD a color TFT de 16.5cm.
Permite mostrar y analizar los datos registrados por medio del software 9624-50 PQA-HiVIEW PRO.
Con resistencia a polvo y agua de acuerdo a IP30.
Se alimenta por medio de un adaptador AC incluido o una batería Ni-MH de 7.2V DC/4500mAh.
Incluye manual de instrucciones, guía de medición, cable de voltaje, 8 pinzas tipo caimán, 20 tubos espiral, etiquetas del cable de entrada, adaptador AC, una correa, cable USB de 1 metro de longitud, una batería, una tarjeta de memoria SD, 3 sondas de corriente de 5000A y el software.
Dimensiones 300 mm x 211 mm x 68 mm y pesa 2.6Kg.
