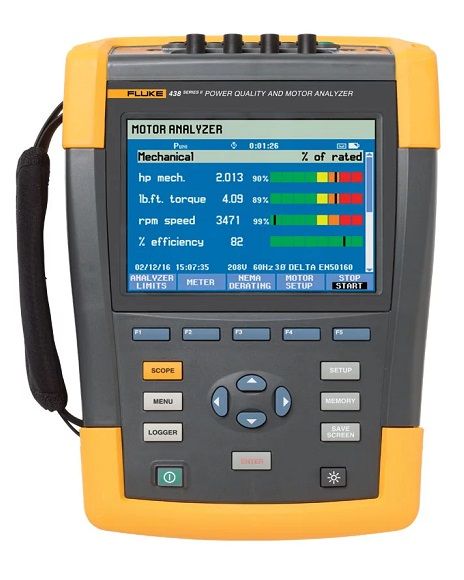

Mide y analiza rápida y fácilmente los parámetros clave de desempeño eléctrico y mecánico como energía, armónicos, desequilibrio, velocidad de motor, torque y potencia mecánica sin necesidad de sensores mecánicos.
Puede ayudar a localizar, predecir, prevenir y solucionar problemas de calidad de energía en sistemas de distribución de energía trifásica y monofásica.
La tecnología de datos PowerWave captura datos RMS y muestra promedios de medio ciclo y formas de onda para caracterizar la dinámica de sistemas eléctricos.
La función de captura de forma de onda permite capturar 100/200 ciclos (50Hz/60Hz) de cada evento detectado, en todos los modos, sin configurar.
El modo de transitorio automático captura datos de forma de onda a 200KS/s en todas las fases simultáneamente hasta 6KV.
Es compatible con Fluke Connect, que permite visualizar datos localmente, mediante la aplicación móvil Fluke Connect y el software PowerLog 430-II.
Mediciones de motor:
Rango de potencia de motor mecánico es entre 0.7KW hasta 746KW, o entre 1HP hasta 1000HP, con precisión de ± 3%.
Rango de torque es entre 0 hasta 10000Nm, o entre 0 hasta 10000lb ft, con precisión de ± 5%.
Rango de RPM es entre 0 hasta 3600RPM, con precisión de ± 3%.
Rango de eficiencia es entre 0% hasta 100%, con precisión de ± 3%.
Rango de desequilibrio (NEMA) es entre 0% hasta 100%, con precisión de ± 0.15%.
Rango de factor de armónico de voltaje (NEMA) es entre 0 hasta 0.20, con precisión de ± 1.5%.
Rango de factor de desequilibrio es entre 0.7 hasta 1.
Rango de factor de armónicos es entre 0.7 hasta 1.
Soporta motores trifásicos asíncronos, la conexión para medida es directa con 3 cables en línea, la conexión del bobinado del motor puede ser WYE o Delta.
Soporta motores diseñados tipo NEMA A, B, C, D y E; y en IEC tipo H y N. El torque es calculado por la potencia y velocidad. La tasa de actualización de las medidas del motor es 1x por segundo.
Toma medidas de potencia, frecuencia, factor de potencia, desequilibrio de la tensión, armónicos de tensión y corriente, interarmónicos de tensión y corriente, parpadeo de tensión (Flicker).
El rango de medida de tensión AC y DC de fase a neutro es desde 1V a 1000V.
El rango de medida de la corriente AC y DC depende de la sonda de corriente flexible utilizada, que puede medir desde 5A hasta 6000A.
Con tarjeta SD estándar de 8GB, y opcional hasta 32GB.
Pantalla LCD con tamaño de 127mm x 88mm, resolución de 320×240, contraste e iluminación ajustable.
Posee un reloj en tiempo real para marcar la hora y fecha en modo Trend, visualizar transitorios, monitoreo del sistema y captura de evento.
Las interfaces que posee son mini USB-B, puerto USB aislado para conexión al PC, slot para tarjeta SD accesible detrás de la batería del instrumento.
Incluye juego de cables de prueba, 4 sondas de corriente flexibles i430, batería, adaptador de alimentación, tarjeta WiFi/SD, funda de transporte blanda, CD con el software PowerLog 430-II y documentación para el usuario.
La categoría de seguridad es CAT III 1000V/CAT IV 600V.
