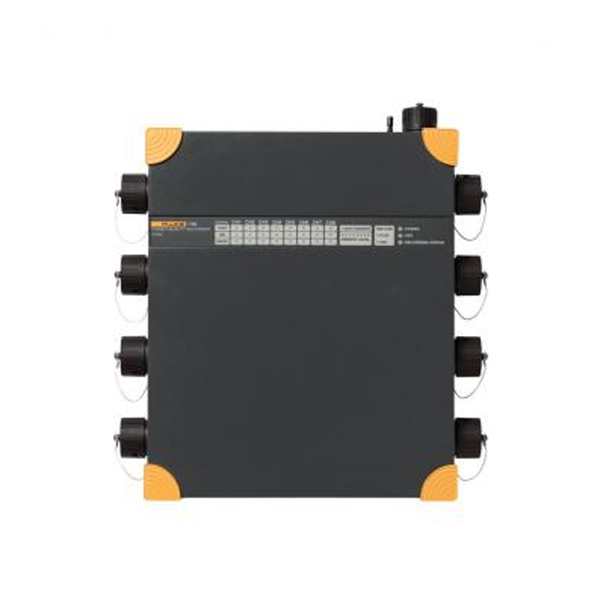

Analizador Trifásico De Calidad Eléctrica Fluke F1760, es completamente compatible con el estándar IEC 61000-4-30 clase A, para el análisis avanzado de calidad de la potencia y pruebas de cumplimiento constantes. Diseñado para el análisis de sistemas industriales y públicos de distribución de energía eléctrica, en redes de medio y bajo voltaje. El registrador Fluke 1760 ofrece la excepcional flexibilidad para personalizar umbrales, algoritmos y selecciones de medida. El registrador trifásico de calidad eléctrica 1760 captura la información más detallada de los parámetros seleccionados por el propio usuario. La aplicación de software PQAnalyze que se proporciona permite a los usuarios usar la medición a profundidad y generar análisis e informes sofisticados.
Características
- Conformidad con la clase A: Efectúe pruebas de acuerdo con la estricta norma internacional IEC 61000-4-30 de clase A
- Sincronización GPS: Relaciona con precisión los datos y eventos registrados con una referencia horaria normalizada.
- Umbrales y factores de escala flexibles y completamente configurables: Permite al usuario analizar problemas específicos definiendo los criterios detallados para la detección y el registro de perturbaciones.
- Alimentación ininterrumpida (40 minutos):Nunca se pierden eventos importantes, incluso registra el comienzo y fin de las interrupciones y cortes de voltaje para ayudar a determinar la causa
- Memoria de datos de 2 GB: permite almacenar información sincrónica y detallada de numerosos parámetros eléctricos y durante largos periodos de tiempo
- Incluye un software completo: Ofrece diagramas de tendencias para el análisis de problemas estructurales, resúmenes estadísticos, generación de reportes y monitoreo de datos en línea y en tiempo real
- Plug and play: Permite una configuración rápida gracias a la detección automática de sensores; además, los sensores son alimentados por el instrumento, eliminando así la necesidad de baterías
- Diseño robusto para su uso en campo: Su carcasa aislante y diseño totalmente electrónico, sin componentes mecánicos permiten realizar comprobaciones fiables bajo cualquier condición
- Registros disparados
- Modo en línea (osciloscopio, transitorios y eventos)
- Memoria Flash de 2 GB
Especificaciones de Analizador Trifásico De Calidad Eléctrica Fluke F1760
| Incertidumbre intrínseca | se refiere a las condiciones de referencia y está en garantía durante dos años | |
| Sistema de calidad | desarrollado y fabricado conforme a la norma ISO 9001: 2000 | |
| Condiciones ambientales | Rango de temperatura de trabajo | 0 °C a +50 °C; 32 °F a +122 °F |
| Rango de temperatura Rango | -20 °C a +50 °C; -4 °F a +122 °F | |
| Temperatura de almacenamiento. Rango | 20 °C a +60 °C; -4 °F a 140 °F | |
| Temperatura de referencia | 23 °C ±2 K; 74 °F ±2 K | |
| Clase climática | B2 (IEC 654-1), -20 °C a +50 °C; -4 °F a +122 °F | |
| Altitud máxima de funcionamiento | 2000 m: máx. 600 V CAT IV¹, suministro eléctrico: 300 V CAT III, 5000 m máx., 600 V CAT III¹, suministro eléctrico: 300 V CAT II | |
| 1. Según el sensor | ||
| Condiciones de referencia | Temperatura ambiental | 23 °C ±2 K; 74 °F ±2 K |
| Alimentación eléctrica | 230 V ±10 % | |
| Frecuencia de alimentación | 50 Hz / 60 Hz | |
| Señal | voltaje de entrada declarada Udin | |
| Promedio | Intervalos de 10 minutos | |
| Carcasa | Carcasa plástica robusta y aislada | |
| EMC | Emisión | Clase-A conforme a IEC/EN 61326-1 |
| Inmunidad | IEC/EN 61326-1 | |
| Alimentación eléctrica | Rango | CA: 83 V a 264 V, 45 a 65 Hz |
| CC: 100 V a 375 V | ||
| Seguridad | IEC/EN 61010-1 2.ª edición | |
| CAT III 300 V | ||
| Consumo de energía | NIMH, 7.2 V, 2.7 Ah | |
| Paquete de baterías | En caso de una falla en el suministro, una batería interna mantiene la alimentación durante 40 minutos. Transcurrido este tiempo, o si las baterías están descargadas, el dispositivo Fluke 1760 se apaga, para continuar las medidas conforme a la última configuración tan pronto como vuelve a recibir alimentación. El usuario puede sustituir la batería. | |
| Pantalla | Fluke 1760 incluye indicadores LED para el estado de los 8 canales, secuencia de fase, alimentación (de la red o la batería), uso de la memoria, sincronización de tiempo y transferencia de datos. | |
| LED de encendido | Luz permanente: alimentación normal de la red. APAGADO: alimentación por la batería interna en caso de falla en el suministro. |
|
| Indicadores LED de 3 LED de colores por canal para indicar: | Condición de sobrecarga Condición de carga por debajo del mínimo |
|
| Memoria de datos | Memoria Flash de 2 GB según el modelo | |
| Modelo de memoria | Lineal | |
| Interfaces | Ethernet (100 MB/s), compatible con Windows® 98/ME/NT/2000/XP RS 232, módem externo a través de RS 232 | |
| Velocidad en baudios de RS 232 | 9600 baudios a 115 000 baudios | |
| Dimensiones (Alt. x Anch. x Prof.) | 325 x 300 x 65 mm; 2.8 x 11.8 x 2.6 in | |
| Peso | aprox. 4.9 kg; 10.8 lb (sin accesorios) | |
| Garantía | 2 años | |
| Intervalo de calibración | 1 año recomendado para la clase-A, de lo contrario, 2 años | |
