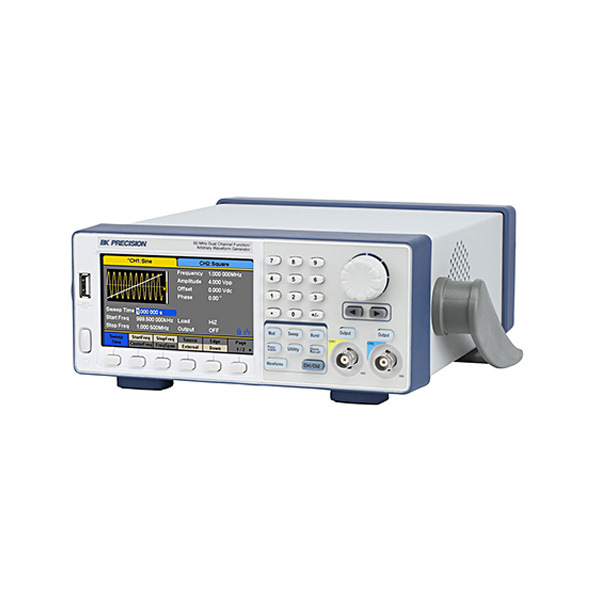

El generador de funciones y formas de onda arbitrarias modelo 4055B es capaz de generar formas de ondas sinusoidal, cuadrada, triangular, pulso, y arbitraria estables y precisas.
El rango de frecuencia sinusoidal y cuadrada es desde 1µHz hasta 60MHz. En forma de onda triangular o rampa es hasta 500KHz. En forma pulsada y arbitraria es hasta 12.5MHz.
Ofrece características como barrido lineal/logarítmico, integra un contador, capacidades de modulación extensa y activación, un offset DC continuamente variable, alto rendimiento de 14 bits, un generador de formas de onda arbitraria de 150MSa/s.
Posee dos canales, CH1 y CH2, los cuales a la salida pueden variar entre 0 hasta 10Vpp en 50Ω (hasta 20Vpp en circuito abierto).
Tiene funciones en canal de copiado, rastreo y combinado.
Permite crear formas de onda arbitrarias personalizadas utilizando el software de edición de forma de onda incluido o utilizar cualquiera de las 196 formas de onda arbitraria predefinidas integradas.
Se puede salvar en el instrumento, más de 1000 formas de onda arbitraria de 16k puntos definidas por el usuario.
Sincroniza la fase de ambos canales al pulsar un botón.
Las funciones de modulación son amplitud y frecuencia (AM/FM), de amplitud en doble banda lateral (DSB-AM), desplazamiento de amplitud y frecuencia (ASK/FSK), modulación de fase (PM), desplazamiento de fase (PSK), modulación por ancho de pulso (PWM).
Tiene activación interna/externa.
Incluye el software LabVIEW que permite a los usuarios cargar y salvar archivos de datos .csv o .txt directamente en la memoria sin utilizar un software para edición de formas de onda.
Posee una pantalla LCD a color de 4.3 pulgadas (10.9cm), 480×272.
El reloj de referencia estándar externo de 10MHz de entrada y salida permite al usuario sincronizar el instrumento con otro generador.
Tiene función de generador de armónicos.
Posee puerto LAN, USB y un USB host en el panel frontal. Tiene conexión GPIB con un adaptador opcional de USB a GPIB.
Tiene protección a la salida contra cortocircuito.
Incluye manual de inicio, manual de instrucción, cable de alimentación AC, cable USB tipo A-a-tipo B, certificado de calibración.
Dimensiones 26.3cm x 9.6cm x 29.5cm, y pesa 3.32Kg.
