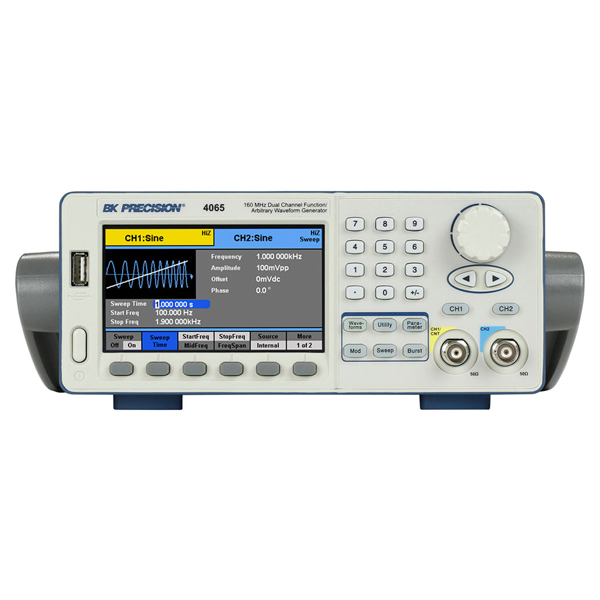

El generador de funciones y formas de onda arbitrarias, modelo 4065 es capaz de generar formas de ondas sinusoidal, cuadrada, triangular, pulso, y arbitraria estables y precisas.

Con una pantalla en color de fácil lectura y una interfaz de usuario intuitiva con teclado numérico, estos instrumentos ofrecen muchas características que incluyen barrido lineal / logarítmico, contador integrado, amplias capacidades de modulación y activación, una compensación de CC continuamente variable y un alto rendimiento. Generador de formas de onda arbitrarias de 14 bits, 500 MSa / s.

Características

Generador de formas de onda arbitrarias de 14 bits, 500 MSa / s, 512k puntos
Dos canales independientes con sincronización de un botón
Gran pantalla LCD a color de 4,3 pulgadas
Barrido lineal y logarítmico
Funciones de modulación AM / DSB-AM / ASK / FM / FSK / PM / PWM
Desplazamiento de CC variable
Ciclo de trabajo de pulso altamente ajustable de 0,0001% a 99,9999%
Disparo interno / externo
Modo puerta y ráfaga
36 formas de onda arbitrarias predefinidas incorporadas
Almacene / recupere hasta 10 configuraciones de instrumentos y 32 formas de onda arbitrarias definidas por el usuario
Contador empotrado
Puerto de dispositivo USB (compatible con USBTMC) con puerto de host USB en el panel frontal
Conectividad GPIB con adaptador USB a GPIB opcional (modelo AK40G)
Protección de salida de cortocircuito
Controladores de LabVIEW disponibles

Especificaciones de Generadores De Formas De Onda Arbitrarias/Función De Canal Dual BK4065

Posee doble canal.
Frecuencia de la señal sinusoidal es entre 1µHz hasta 160MHz.
La frecuencia de la señal cuadrada es entre 1µHz hasta 50MHz.
Frecuencia de las señales triangular y rampa es entre 1µHz hasta 4MHz.
La frecuencia de la señal pulsada es entre 1µHz hasta 40MHz.
Frecuencia de ruido Gaussiano (-3dB) es 100MHz.
La frecuencia de la señal arbitraria es entre 1µHz hasta 40MHz.
La señal arbitraria tiene 36 formas de ondas incorporadas, con 16000 puntos por el canal 1 y 512000/16000 por el canal 2, resolución de 14 bit, velocidad de muestreo de 500MSa/S.
Rango de amplitud es entre 1mVpp hasta 10Vpp a una frecuencia ≤ 40MHz, entre 1mVpp hasta 5Vpp a una
Frecuencia ≤ 100MHz, y entre 1mVpp hasta 1.5Vpp a una frecuencia ≤ 160MHz.
Posee una pantalla LCD grande a color de 4.3 pulgadas, 480×272.
Tiene barrido linear y logarítmico.
Con funciones de modulación de amplitud y frecuencia (AM/FM), modulación de amplitud de banda lateral doble (DSB-AM), modulación de cambio de fase de amplitud y frecuencia (ASK/FSK), modulación de fase (PM), y modulación de ancho de pulso (PWM).
Posee compensación DC variable y ciclo de trabajo ajustable.
Tiene un contador incorporado.
Con disparo interno/externo, y modos de puerta y ráfaga.
Almacena/trae de memoria configuraciones de hasta 10 instrumentos y 32 formas de ondas arbitrarias predefinidas por el usuario (8 x 512Kpts, 24 x 16Kpts).
Tiene salida con protección contra cortocircuito.
Posee interfaz de dispositivos USB y puerto USB host en el panel frontal, además de conectividad GPIB con adaptador USB-a-GPIB opcional.
Incluye manual de inicio, manual de instrucción completo en CD, cable de alimentación AC, cable USB tipo A-a-tipo B, certificado de calibración.
Dimensiones 26.1cm x 10.5cm x 34.4cm y pesa 2.8Kg.
