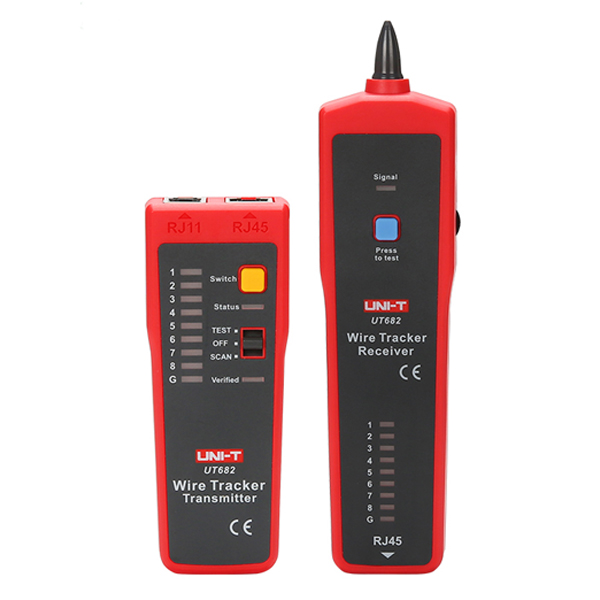

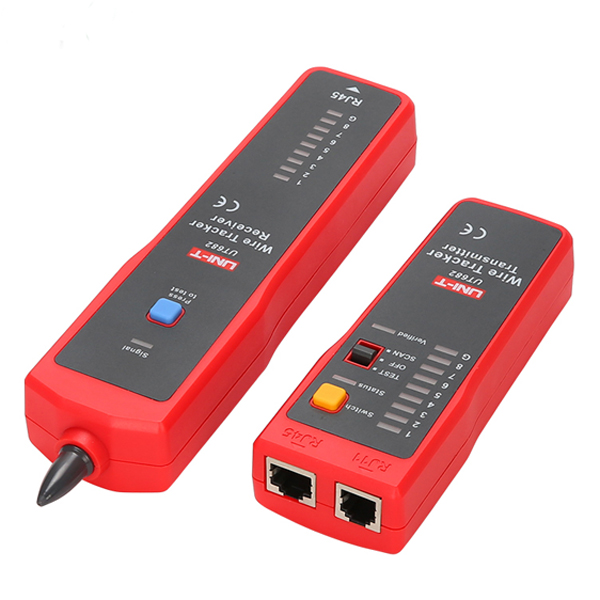

Generador De Tonos UT682 Uni-Trend es un rastreador de cables que consta de un transmisor y un receptor, es capaz de rastrear cables de ethernet / teléfono / alimentación sin abrir su aislamiento.
El Kit Generador De Tonos Uni-Trend UT682 permite solucionar problemas de cables de Ethernet además de ser una herramienta recomendada para depurar cables de comunicación y cables de audio / video y para probar la continuidad y verificar la polaridad en las líneas telefónicas.
Características
| Color del producto | Rojo y gris |
| Peso neto del producto | Transmisor-125g, receptor-153g |
| Tamaño del producto | Transmisor-125 mm x 48 mm x 28 mm, receptor-195 mm x 48 mm x 30 mm |
| Accesorios estándar | Batería de 9V x 2, cable RJ11, cable RJ45, cable RJ11 con pinzas cocodrilo |
| Embalaje individual estándar | Blíster, bolsa de transporte, manual en inglés |
Especificaciones Generador De Tonos UT682
| Especificaciones | Rango | UT682 | |
| Funciones de seguimiento de cables | Tipos de cables | Cable LAN \ línea telefónica \ cable coaxial \ cable eléctrico | |
| Luz indicadora de intensidad de señal. | √ | ||
| Trazado de cables de centralita en vivo | √ | ||
| Distancia de rastreo del cable de la centralita | ≥100m | ||
| Distancia de seguimiento de líneas telefónicas | ≥3000m | ||
| Distancia de seguimiento de cables sin blindaje | ≥320m | ||
| Distancia de seguimiento de cables apantallados | ≥320m | ||
| Prueba de circuito abierto y cortocircuito | √ | ||
| Indicación de polaridad para | Función DCV, rango: | √ | |
| líneas telefónicas | ± (5V ~ 52V) | ||
| Distinción de líneas telefónicas y cables LAN | Distinción Jacks | √ | |
| Rastreo de cable roto | √ | ||
| Voltaje de salida del transmisor | ≥12V pico-pico | ||
| Indicador de batería baja del transmisor | 6.6V ± 0.5V | ||
| Fuente de alimentación del transmisor | Batería de 9V | √ | |
| Max transmisor corriente de trabajo | 25mA | ||
| Toma de auriculares para receptor | √ | ||
| Fuente de alimentación del receptor | Batería de 9V | √ | |
| Max corriente de espera del receptor | ~ 10mA | √ | |
| Max corriente de funcionamiento del receptor | <40 mA (CA, RMS) | √ | |
| Alineación de cables | Medición de secuencia lineal | 9 LED (LED1 ~ LED8, LED_G) | √ |
| Velocidad de medición de secuencia lineal | Seleccionable rápido y lento | √ | |
| Cable LAN: indicación blindada / no blindada | √ | ||
| Protección del voltaje de entrada del transmisor | 52V DC | ||
| Entorno operativo | Temperatura de funcionamiento: 0 ~ 40 ℃; Temperatura de almacenamiento: -10 ~ 50 | ||
| Humedad de funcionamiento: 20 ~ 75% HR; Humedad de almacenamiento: 10 ~ 90% HR; Altitud: ≤2000m | |||
Documentos:
Datasheet, Manual en Ingles, Certificado Rohs y Certificado Ce
