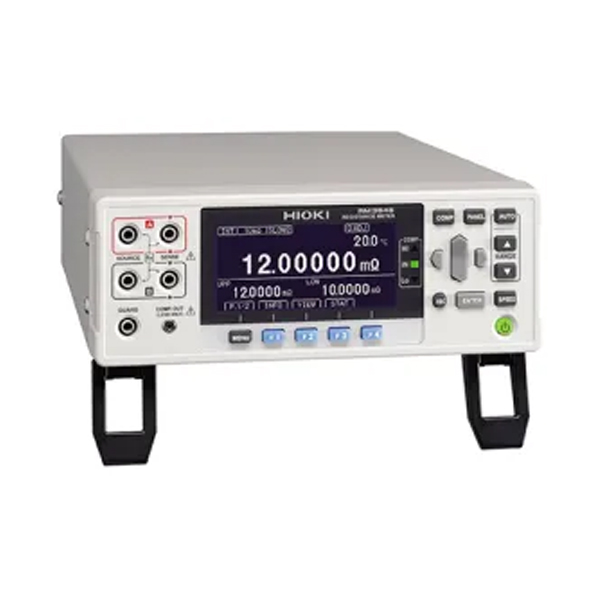

Medidor Resistencia Hioki RM3545 es un medidor de resistencia de muy alta precisión, multicanal que satisface las aplicaciones en investigación avanzada y producción para pruebas de resistencia de bobinado de motores y transformadores, resistencia de contacto de relés de potencia, interruptores y conectores, resistencia de señal de relés y piezas magnéticas.
Características
- Precisión básica del 0,006%, 0,01 μΩ máx. resolución, 1A máx. corriente de prueba
- Mida desde 0,00 μΩ (corriente de prueba 1 A) hasta 1200 MΩ
- La unidad multiplexadora Z3003 (opcional) proporciona 20 canales de medidas de 4 terminales para una evaluación completa de señales multipunto (solo RM3545-02)
- Baja- medición de la resistencia de potencia con un voltaje abierto que no exceda los 20 mV
- El soporte integral de productividad de alta velocidad brinda decisiones en tan solo 2.0 ms de principio a fin
Especificaciones Medidor Resistencia Hioki RM3545
| Rango de resistencia | 10 mΩ (12,00000 mΩ máx. De visualización, resolución de 10 nΩ) a rango de 1000 MΩ (1200,0 MΩ de visualización máx., Resolución de 100 kΩ), 12 pasos [LP ON] 1000 mΩ (1200,00 mΩ de visualización máx., Resolución de 10 µΩ) a 1000 Rango de Ω (pantalla de 1200,00 Ω máx., Resolución de 10 mΩ), 4 pasos Precisión de la medición: ± 0,006% rdg. ± 0,001% fs |
|---|---|
| Prueba de corriente | 1 A CC a 1 µA o menos [LP ON] 1 mA a 5 μA CC |
| Voltaje de terminal abierto | 20 V CC (rango de 10 kΩ o más), 5,5 V CC máx. (Rango de 1000 Ω o menos) [LP ON] 20 mV CC máx. |
| Medida de temperatura | -10,0 a 99,9 ° C, precisión: ± 0,50 ° C (precisión combinada del sensor de temperatura Z2001 y RM3545), -99,9 a 999,9 ° C (entrada analógica) |
| Velocidad de medición | RÁPIDO (2.2ms) / MEDIO (50Hz: 21ms, 60Hz: 18ms) / SLOW1 (102ms) / SLOW2 (202ms) |
| Funciones | Corrección de temperatura, conversión de temperatura, compensación de voltaje de compensación (OVC), comparador (ABS / REF%), BIN, bloqueo de teclas (OFF, bloqueo de menú, bloqueo total), función de selección de conteo de dígitos de la pantalla (7 dígitos / 6 dígitos / 5 dígitos), configuración automática de frecuencia de la fuente de alimentación (AUTO / 50Hz / 60Hz), escala, ajuste de sonido de juicio, retención automática, promediado, cálculos estadísticos, almacenamiento de panel / carga de panel, salida D / A. |
Nota: Precisión garantizada durante 1 año, precisión de ajuste posterior garantizada durante 1 año.
Otras Especificaciones
| Multiplexor | [Solo RM3545-02] Unidad de soporte: Z3003 (Instale hasta 2 unidades) |
|---|---|
| Interfaces de comunicación | Seleccione entre GP-IB (RM3545-01 solamente), RS-232C, Impresora (RS-232C) o USB. Función remota, función de monitor de comunicaciones, función de salida de datos, memoria (50) |
| Fuente de alimentación | 100 V a 240 V CA, 50 Hz / 60 Hz, Consumo nominal de energía: 40 VA máx. |
| Dimensiones y masa | 215 mm (8,46 pulgadas) de ancho × 80 mm (3,15 pulgadas) de alto × 306,5 mm (12,07 pulgadas) de profundidad [RM3545 / RM3545-01] 2,5 kg (88,2 oz), [RM3545-02] 3,2 kg (35,3 oz) |
| Accesorios | Cable de alimentación × 1, cable tipo clip L2101 × 1, sensor de temperatura Z2001 × 1, conector de E / S EXT macho × 1, manual de instrucciones × 1, disco de aplicación × 1, cable USB (tipo A a B) × 1, Fusible de repuesto × 1 |
