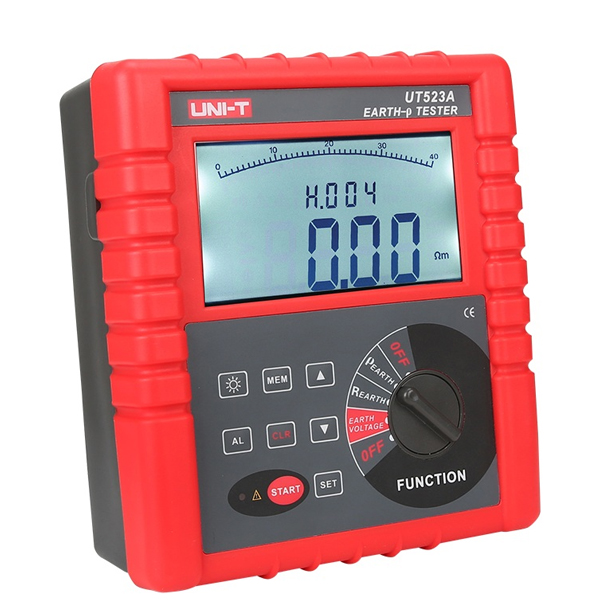

Telurómetro Digital Uni-Trend UT523A es un verificador de resistencia a tierra de resistividad de suelos diseñado para medir la resistencia a tierra, la resistividad de suelos, voltaje a tierra, voltaje AC.
Adopta la última tecnología digital y de microprocesamiento, método de 4 polos, 3 polos y 2 polos para medición de resistencia a tierra, importando tecnología FFT y AFC, con una función única de capacidad de anti interferencia y habilidad de adaptarse al entorno, consistencia de prueba de repetición, para asegurar alta precisión, alta estabilidad y fiabilidad para prolongar la medida, el cual es ampliamente utilizado en la energía eléctrica, telecomunicaciones, metrología, extracción de petróleo, construcción, protección contra rayos, equipo eléctrico industrial y otras resistencias a tierra, resistividad de suelo, voltaje a tierra, medición de voltaje AC.
Características
- Rango automático.
- Pantalla LCD de 128 mm x 75 mm.
- Posee retención de datos (Data Hold) y función de alarma.
- Con interfaz RS232.
- Posee indicación de batería baja a un nivel ≤ 7.5V.
Especificaciones Telurómetro Digital Uni-Trend UT523A
| Funciones básicas | Abarcar | Mejor precisión |
| Modelo | UT523A | |
| Resistencia de la tierra | 0,00 ～ 19,99 Ω | ± (2% + 5) |
| 20,0 199,9 Ω | ± (2% + 5) | |
| 200Ω ～ 1999Ω | ± (2% + 5) | |
| 2,00 kΩ ～ 19,99 kΩ | ± (2% + 5) | |
| 20,0 kΩ ～ 210,0 kΩ | ± (2% + 5) | |
| Resistividad del suelo | 0,00 Ωm ～ 99,99 Ωm | Decidido midiendo la precisión de R: (ρ = 2πaR a: 1 m ～ 100m, π = 3.141) |
| 100,0 Ωm ～ 999,9 Ωm | ||
| 1000Ωm ～ 9999Ωm | ||
| 10,00 kΩm ～ 99,99 kΩm | ||
| 100,0 kΩm ～ 999,9 kΩm | ||
| 1000kΩm ～ 9000kΩm | ||
| Voltaje de tierra | CA 0,00 ～ 750 V | ± (2% + 5) |
| Prueba de resistencia | 128 Hz / 111 Hz / 105 Hz / 94 Hz (AFC) | √ |
Otras Especificaciones
| Método de medición | Resistencia de tierra: método de cambio de polos de corriente nominal con corriente de medición máxima de 20 mA; resistividad del suelo: método cuadrupolo (método Wen-Na); tensión de tierra: rectificador medio (entre interfaces P (S) y ES) |
√ |
| Corriente de prueba de cortocircuito | CA 30mA máx. | √ |
| Voltaje de prueba de circuito abierto | CA 40 V máx. | √ |
| Rango automático | √ | |
| Distancia entre electrodos | Se puede configurar 1m ～ 200m. | √ |
| Prueba de forma de onda de voltaje | Onda sinusoidal | √ |
| Linea de voltaje | Mida cuando el voltaje sea inferior a 750 V CA | √ |
| Indicador de batería baja | ≤7,5 V | √ |
| Retención de datos | √ | |
| Función de alarma | √ | |

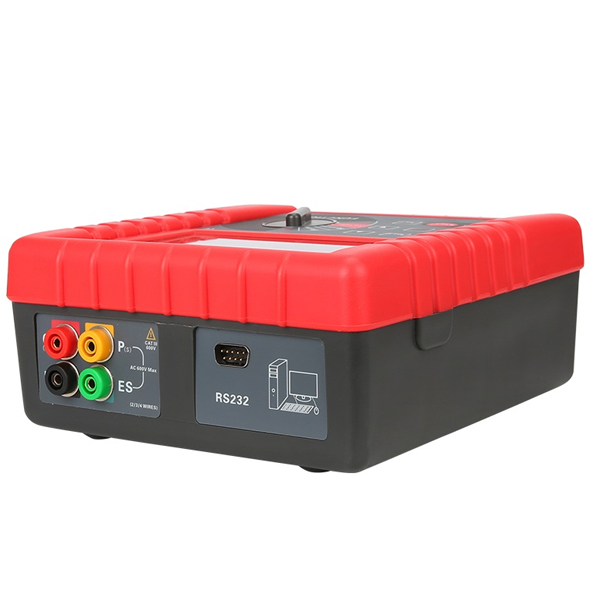

| Interfaz RS232 | √ | |
| Tensión soportada | CA 3700V / rms (entre circuito y caja) | √ |
| LCD luz de fondo | √ | |
| Almacenamiento de datos | 300 grupos | √ |
| Prueba de resistencia de tierra auxiliar | 0,00KΩ ～ 30kΩ (100R + rC <50kΩ, 100R + rP <50kΩ) | √ |
| Protección de sobrecarga | Medición de la resistencia de tierra: entrada de 280 V CA entre C (H) y E, P (S) y ES durante 3 s | √ |
| Prueba de interferencia | Identifica automáticamente las señales de interferencia, cuando el voltaje de interferencia es superior a 5 V, se muestra el símbolo NOISE. | √ |
| Tiempo de medición (s) | Más de 5000 veces (realice la prueba de cortocircuito una vez y nuevamente después de 30 s) | √ |
| Resistencia de aislamiento | Por encima de 20 MΩ (500 V entre circuito y carcasa) | √ |
Características Generales
| Fuente de alimentación | DC 9V (6 baterías secas de zinc-manganeso, R14S 1.5V; puede estar en espera continuamente durante 300 horas) | |
| Tamaño de LCD | 128 mm × 75 mm | |
| Color del producto | Rojo y gris | |
| Peso del Producto | 1443g (incluidas las pilas) | |
| Tamaño del producto | 215 mm × 190 mm × 95 mm | |

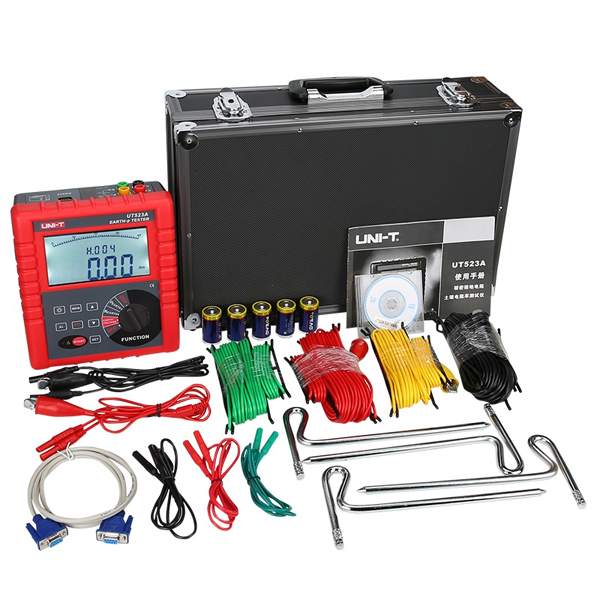

| Accesorios estandar | Cable de prueba estándar, cable de prueba simple, baterías, CD con software para PC, cable de interfaz RS232 | |
| Embalaje individual estándar | Caja de herramientas, caja de regalo, manual en inglés, tarjeta de garantía | |
| Cantidad estándar por caja | 4 piezas | |
| Medida de cartón estándar | 650 mm × 560 mm × 300 mm | |
| Peso transversal del cartón estándar | 30 kg (incluidas las pilas) | |
