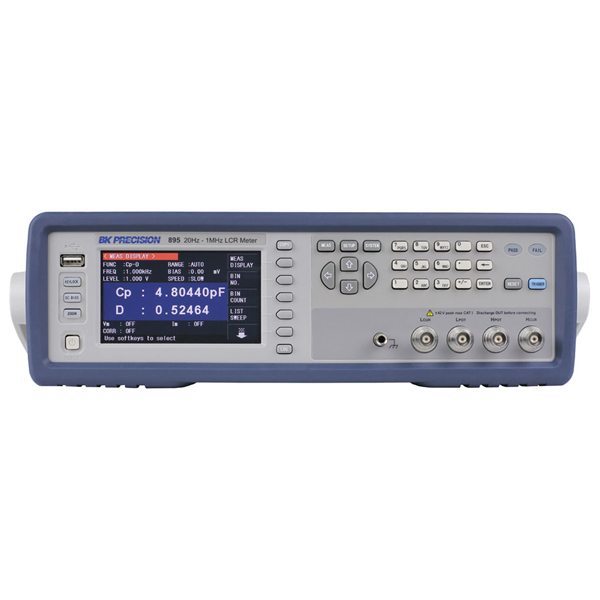

Medidor LCR De Banco BK Precision BK895 de alta precisión capaz de medir inductancia, capacitancia y resistencia de componentes y materiales en CC o de 20 Hz a 500 kHz o 1 MHz respectivamente. Este medidor LCR proporciona una configuración de señal de prueba de CA y CC flexible. El voltaje de la señal de prueba de CA es variable de 5 mVrms a 2 Vrms, la corriente de CA se puede ajustar hasta 66,7 mArms, según la impedancia de CA seleccionada, y se puede agregar una señal de polarización de CC. La vívida pantalla LCD TFT de 4.3 pulgadas ofrece una vista clara de todos los valores medidos y de configuración junto con los resultados del comparador de clasificación BIN y una práctica función de Zoom que amplía los valores medidos a pantalla completa.

características

Voltaje de la señal de prueba de CA ajustable hasta 2 Vrms
3 rangos de corriente CA, seleccionables mediante impedancia de CA interna de 30 ohmios, 50 ohmios o 100 ohmios. La configuración de 30 ohmios proporciona hasta 66,7 mArms de corriente de excitación, suficiente para inductores y transformadores más grandes.
Fuente de polarización de CC incorporada ajustable de -5V a + 5V / -50 mA a +50 mA
Velocidad de medición rápida de hasta 13 ms / lectura para aumentar el rendimiento de fabricación
Función de barrido de lista programable de 201 puntos que proporciona la capacidad de barrer los niveles de voltaje / corriente de polarización de frecuencia, CA y CC
Control de nivel automático para mantener la señal de medición aplicada al dispositivo bajo prueba a un nivel constante
Monitorización de tensión y corriente de señal de prueba
Función de comparador BIN para clasificar componentes en hasta 10 ubicaciones
Compensación de cable de 1 metro
Accesorio de 4 terminales y cables de prueba de clip Kelvin incluidos
Función de prueba de transformador con dispositivo de prueba de transformador opcional TL89T1
Funcionalidad de disparo versátil (interno, externo, bus y manual)
Interfaz estándar USB, RS232, LAN y GPIB (solo 895) para control remoto mediante comandos SCPI

Especificaciones de Medidor LCR De Banco BK Precision BK895

La velocidad de medición es ajustable, rápida de 13ms/lectura, media de 67ms/lectura y lenta de 187ms/lectura.
Tiene control de nivel automático para mantener la señal de medida aplicada al DUT en un nivel constante.
Posee función de barrido de lista programable de 201 puntos, dando la capacidad de barrido de frecuencia, niveles de voltaje y corriente de polarización AC y DC.
Función de activación versátil, en modo interno, externo, bus y manual.
Con cable de compensación de 1m y 2m.
Tiene una pantalla a color TFT de 4.3 pulgadas.
La precisión básica es 0.05%.
El rango de medida DCR es desde 0.01Ω hasta 100MΩ.
Rango de frecuencia de prueba es desde 20Hz hasta 1MHz.
Posee interfaz USB estándar, LAN para control remoto utilizando comandos SCPI.
Incluye cable de alimentación, cable de prueba Kelvin de 4 alambres, dispositivo de prueba de 4 terminales, barra de cortocircuito, certificado de calibración e informe de prueba.
Con una precisión básica de 0.05%, control automático de nivel (ALC), corrección de apertura / cortocircuito / carga y compensación de longitud de cable.
Dimensiones 28cm x 8.8cm x 37cm y pesa 5Kg.
