Características
- El equipo está controlado por un microprocesador, lo que facilita su operación y permite la introducción de funciones avanzadas tales como: selección automática del rango, memoria para hasta 16.000 valores medidos, voltímetro CA/CC, medición automática de los índices de polarización y de absorción dieléctrica, medición de la corriente de fuga y de la capacitancia, “timer” para programar el tiempo del ensayo de resistencia, “limite” que permite realizar ensayos del tipo “pasa / no pasa” con límite programable. Ensayo de escalones de tensión, dielectric discharge, ramp test, reloj en tiempo real y calendario para identificación de las mediciones. Cronómetro incorporado indicando el tiempo transcurrido desde el inicio del ensayo en minutos y segundos.
- La interface USB permite la comunicación del equipo con una computadora para transmitir los datos registrados. El software MegaLogg2 analiza los resultados y los presenta por medio de gráficos y tablas, generando automáticamente el protocolo de ensayo.
- La impresora incorporada registra en papel los valores a cada 15 segundos, como documento de las mediciones realizadas.
- Por sus características constructivas este instrumento es extremadamente robusto, con excelente desempeño tanto en laboratorio como en los trabajos de campo, en condiciones ambientales rigurosas, típicas de las regiones tropicales.

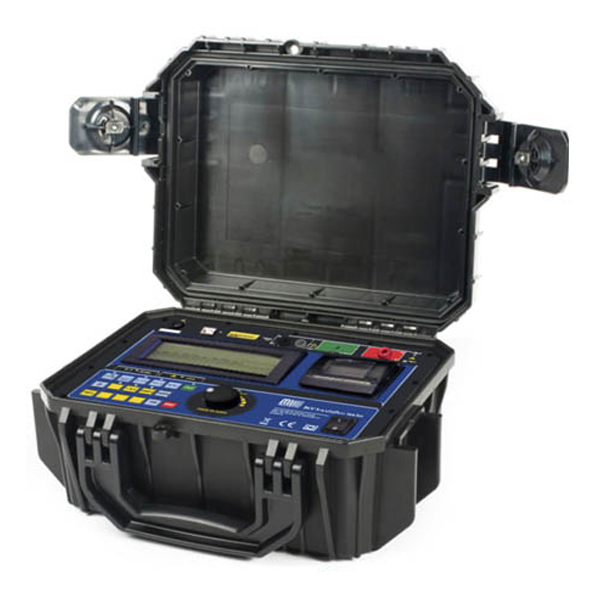

Especificaciones de Megóhmetro Digital De 5kV Megabras MD-5KVR
- Tensiones de prueba:
500 V, 1.000 V, 2.500 V, 5.000 V con selección rápida. 50 V a 5 kV en pasos de 25 V o de 500 V. Tensión continua, negativa respecto de tierra
- Rango de medición
15 TΩ @ 5 kV
7,5 TΩ @ 2,5 kV
3 TΩ @ 1 kV
1,5 TΩ @ 500 V
- Voltímetro C.C.
15 V hasta 1000 Vcc
Exactitud: ±(5% de la lectura + 3 dígitos)
- Voltímetro C.A.
15 V hasta 1000 Vrms
Exactitud: ±(5% de la lectura + 3 dígitos)
- Protección contra sobretensión
CAT IV – 600 V
- Medición de corriente
Hasta 3000 µA
Exactitud: ±(10% de la lectura + 3 dígitos)
- Medición de capacitancia
50 nF hasta 10 µF @ 500 V
50 nF hasta 5 µF @ 1.000 V
30 nF hasta 2 µF @ 2.500 V
30 nF hasta 1 µF @ 5.000 V
Exactitud: ±10% de la lectura ± 3 dígitos
- Corriente de cortocircuito
Máx. 3 mA
Exactitud de las tensiones de prueba
± 3% del valor nominal sobre una resistencia de 10 GΩ
- Exactitud básica del megóhmetro
± 5% de la lectura entre 1 MΩ y 1 TΩ @ 5 kV
± 20% de la lectura entre 1 TΩ y 15 TΩ @ 5 kV
(Para tensiones de prueba menores, el límite superior es reducido proporcionalmente)
± 20% de la lectura ± 5 dígitos entre 10 kΩ y 100 kΩ
± 10% de la lectura ± 5 dígitos entre 100 kΩ y 1 MΩ
Otras Especificaciones de Megóhmetro Digital De 5kV Megabras MD-5KVR
- Display: Alfanumérico LCD con luz de fondo, donde es exhibido el resultado de la medición y mensajes al operador
- Impresora: Imprime el tiempo transcurrido, la tensión realmente aplicada a la carga y la resistencia medida
- Interface de datos: USB y Bluetooth
- Cronómetro incorporado: Indica el tiempo transcurrido de la medición en el formato mm:ss, hasta 99 min.
- Software MegaLogg2: Permite transferir los datos almacenados en la memoria del equipo para una computadora, analizarlos, presentar – mediante gráficos y tablas – los resultados y generar los protocolos de ensayo
- Índice de protección ambiental: IP65 (con la tapa cerrada)
- Seguridad: De acuerdo con IEC 61010-1
- Compatibilidad electromagnética (E.M.C.): De acuerdo con IEC 61326-1
- Inmunidad a las radiaciones electromagnéticas: De acuerdo con IEC 61000-4-
- Inmunidad electrostática: De acuerdo con IEC 61000-4-2
- Alimentación: Batería LFP recargable interna de 12 V – 6000 mAh
- Cargador de batería: 12 V – 2 A
- Temperatura de operación: -5 °C a 50 °C
- Temperatura de almacenamiento: -25 °C a 70 °C
- Humedad: Hasta 95 % HRA (sin condensación)
- Peso del equipo: Aprox. 4,3 kg
- Dimensiones: 345 x 272 x 159 mm
