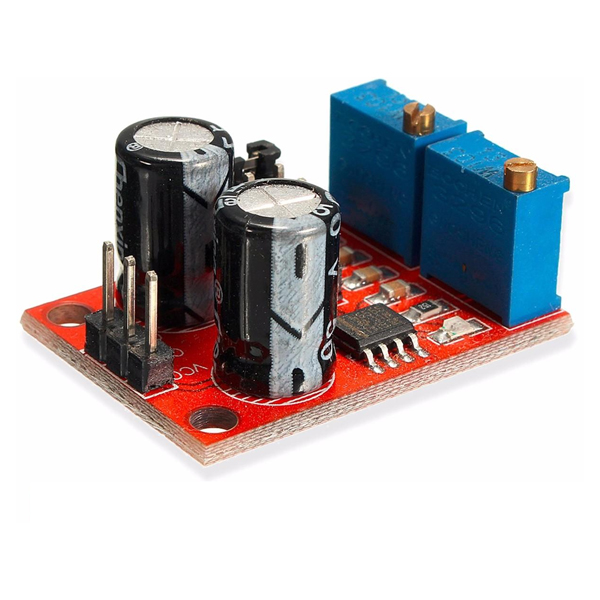

Módulo generador de señales de onda cuadrada desarrollado sobre el Circuito Integrado NE555, se puede utiliza para accionar un motor paso a paso para generar una señal de accionamiento de onda cuadrada, genera el pulso ajustable para MCU o para el control de pulso ajustable circuitos relacionados.
- Dimensiones: Largo 31 mm X 22 mm
- Corriente de entrada:> = 100 mA
- Amplitud de salida: 4.2V V-PP a 11.4V V-PP. (Diferente voltaje de entrada, la amplitud de salida será diferente)
- Máxima corriente de salida:> = 15MA (fuente de alimentación 5V, V-PP mayor que 50%),> = 35MA (fuente de alimentación de 12V, V-PP mayor que 50%)
- Salida con indicación LED (nivel bajo, LED encendido, nivel alto, LED apagado, baja frecuencia, LED parpadea)
- Rango de frecuencia de salida Nivel es opcional, por lo que la frecuencia de salida se puede ajustar de forma continua ajustando los puentes a bordo y los y trimmers
- Configuración del puente:
- Período T = 0.7 (RA + 2 RB) C
- RA, RB son potenciómetros ajustables de 0 a 10 K ohmios
- 1Hz ~ 50Hz C = 0.001UF
- MF: 50Hz ~ 1 kHz C = 0.1UF
- HF: 1 kHz ~ 10 kHz C = 1UF
- HF: 10 kHz ~ 200 KHz C = 100UF
