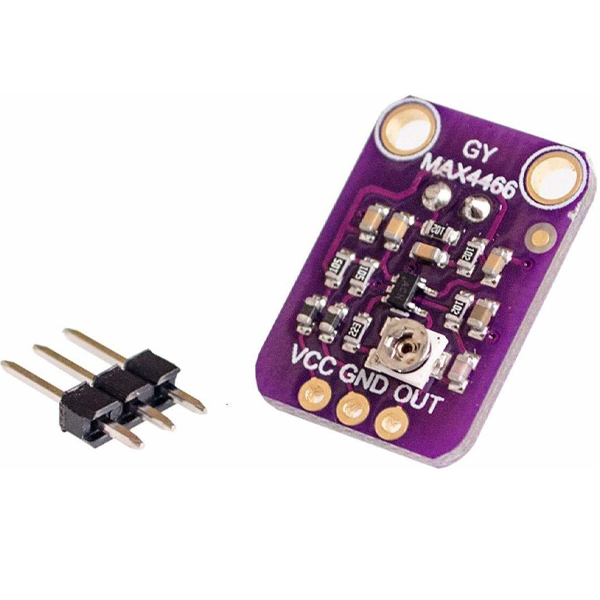

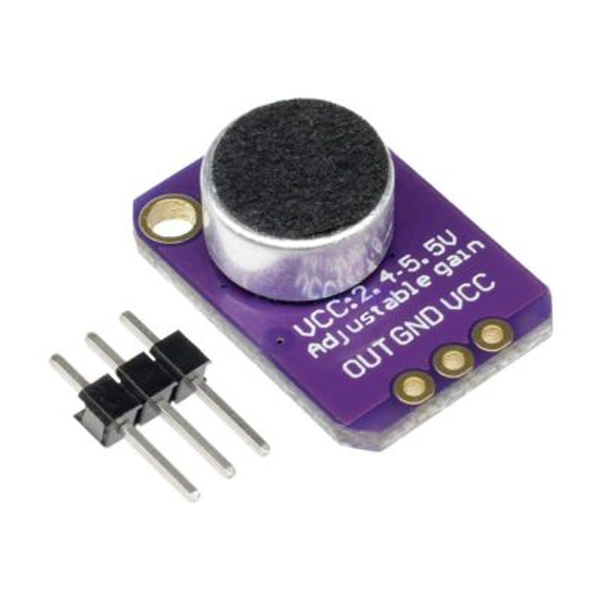

Módulo que incorpora un micrófono de 20KHz amplificado por el MAX4466, un chip diseñado específicamente para la tarea de preamplificar micrófonos. Este op-amp tiene excelente rechazo de ruido por su fuente de poder. En la parte posterior cuenta con un pequeño reostato para ajustar la ganancia de 25x a 125x, la salida del op-amp es riel a riel, por lo que a máxima ganancia puede llegar a 5Vpp. Para su uso se recomienda usar la fuente más estable y filtrada (3.3V), la salida de audio saldrá por el pin OUT, que podrá ser leído con la entrada ADC del microcontrolador que se esté usando. La onda de salida tiene un offset de Vcc/2 y en un ambiente de silencio la salida será un voltaje estable de Vcc/2, es una salida con acoplamiento DC, si la entrada de audio requiere un acoplamiento AC puedes agregar un capacitor de 100uF en serie entre la salida OUT y la entrada del sistema (la salida no está amplificada para una potencia mayor que para los audífonos más pequeños, si necesitas conectarlo a parlantes necesitarás un amplificador).
- Voltaje de Operación de 2.4 – 5.5V DC
- Micrófono electret
- Ratio de rechazo de fuente de poder de 112dB
- Salida Riel a riel
- Rango de frecuencia de 20Hz a 20KHz
- Dimensiones 20 mm X 10 mm X 10 mm
