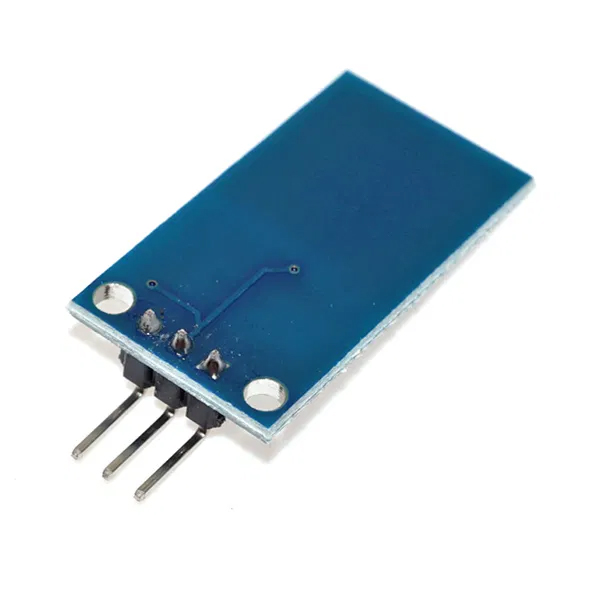

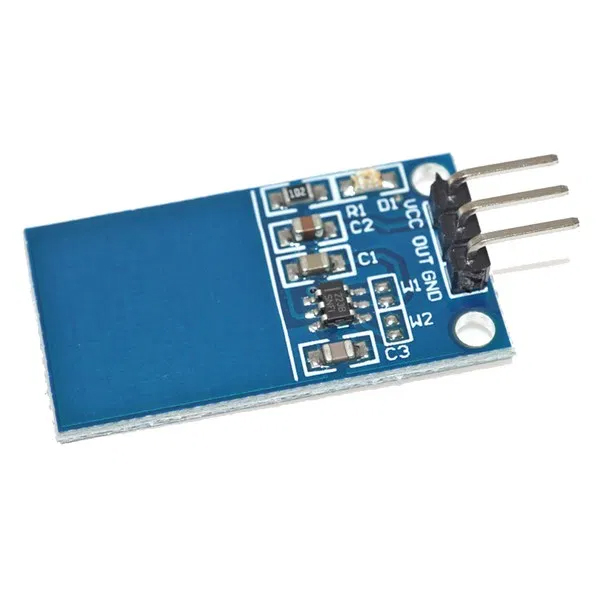

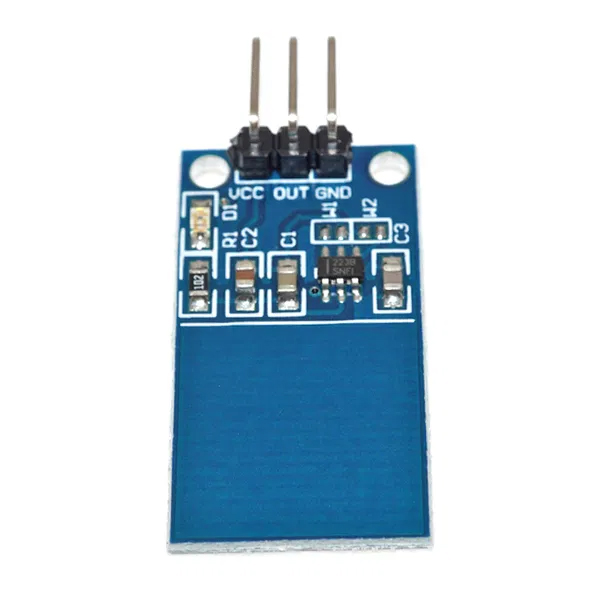

Módulo Táctil Sensor Capacitivo TTP223, se basa en el sensor táctil capacitivo TTP223 que es una alternativa ideal para eliminar los teclados y botones mecánicos. El Módulo Táctil TPP223 permite detectar las pulsaciones realzadas con nuestro dedo e incluso sin necesidad de llegar a tocar la almohadilla/zona de cobre que hace de receptor en la placa.
El módulo funciona exactamente igual que cualquier otro pulsador por lo que no hace falta usar ninguna librería, cuando no detecte señal el Arduino leerá un LOW/FALSE y cuando si detecte la pulsación leerá un HIGH/TRUE.
Características
- Bajo consumo de energía
- Interfaz táctil capacitiva
- Orificios de posicionamiento
- Indicador Led
- Función de auto calibración
- La sensibilidad se puede ajustar variando la capacitancia entre 0~50pF (C3)
Especificaciones del Módulo Táctil Sensor Capacitivo TTP223
- Sensor TTP223
- Tipo de sensor: capacitivo integrado de inducción de enlace simple
- Voltaje de funcionamiento 2~5,5Vdc
- Consumo máximo 5mA
- Tiempo de respuesta 220ms en modo de bajo consumo, 60ms en modo de alto consumo
- Temperatura de trabajo -20°~70°C
- 2 orificios de posicionamiento para fijación por tornillo de 2mm
- Configuración de pines: 1. VCC 2V a 5.5Vdc, 2. OUT high/low, 3. GND: Tierra
- Dimensiones 30mm X 16mm
- Peso aproximado 8g
