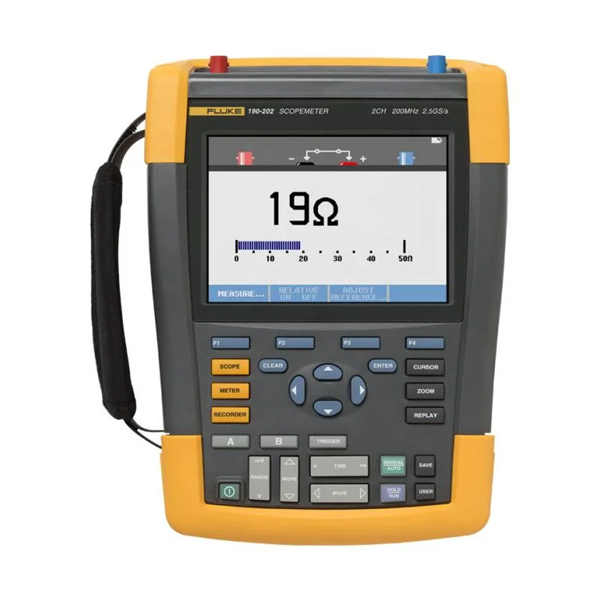

Osciloscopio Portátil Fluke F190202/AM/S El dispositivo Fluke ScopeMeter 190-202/S, equipo portátil de dos canales con la clasificación de seguridad CAT III 1000 V y CAT IV 600 V, combina las más altas prestaciones, una altísima resistencia y la portabilidad con un ancho de banda de 200 MHz, una velocidad de muestreo de hasta 2.5 GS/s y una resolución de 200 ps para capturar ruidos y otras perturbaciones.
El Osciloscopio Portátil Fluke F190202/AM/S incluye una memoria de gran capacidad (hasta 10 000 muestras por canal) para que pueda examinar con gran detalle pequeñas porciones de la forma de onda. Además, cuenta con el nivel de protección IP-51 frente al polvo, salpicaduras, humedad y amplias variaciones de temperatura. Las herramientas de prueba Fluke ScopeMeter son portátiles y funcionan con batería; están diseñadas para cumplir con las exigencias de los profesionales.
Características
- Los osciloscopios Fluke ScopeMeter 190-202/S combinan las categorías de seguridad más exigentes, robustez y portabilidad con las altas prestaciones de un osciloscopio de banco. Diseñados para técnicos e ingenieros de mantenimiento industrial, estos robustos instrumentos de medición ScopeMeter pueden usarse en los entornos industriales más exigentes, sucios y peligrosos para efectuar todo tipo de comprobaciones, desde aplicaciones microelectrónicas hasta electrónicas de alta potencia.
- Herramienta de prueba que le permitirá realizar cualquier tarea de resolución de problemas. Incluyen un multímetro, modos de grabación TrendPlot™ y ScopeRecord™ sin papel, sistema de manos libres con activación Connect-and-View™ y mucho más:
- Dos entradas aisladas eléctricamente
- Categoría de seguridad CAT III 1000 V/CAT IV 600 V
- Modelo con ancho de banda de 200 MHz
- 2.5 GS/s
- Gran profundidad de memoria, con 10 000 muestras de captura de formas de onda por canal que puede ampliar mediante la función zoom.
- Multímetro digital integrado de 5000 recuentos
- Función Connect-and-View para modos de disparo automático y continuo, toma única, ancho de pulso y señal de video
- Modo ScopeRecord, muestreo de captura de datos de forma de onda de hasta 48 horas.
- TrendPlot para análisis de tendencias de hasta 22 días
- Mediciones automáticas avanzadas, potencia (Vpwm, VA, W, PF) y tiempo (mAs, V/s, w/s)
- Homologación IP-51 contra el polvo y las salpicaduras para soportar los entornos industriales más exigentes.
- Puertos USB aislados para establecer conexiones con dispositivos de memoria y PC.
- Batería de iones de litio para ampliar el tiempo de funcionamiento: hasta 4 horas (BP290 incluida de serie) o hasta 8 horas con BP291 opcional
- Posibilidad de cargar una batería de repuesto con el cargador de baterías externo opcional (EBC290)
- Tapa del compartimento de la batería de fácil acceso para cambiar la batería con rapidez.
- Una ranura práctica para cerrar y proteger el osciloscopio mientras no esté bajo supervisión usando una cerradura Kensington® estándar.
Especificaciones Osciloscopio Portátil Fluke F190202/AM/S
| Ancho de banda | 200 MHz |
| Número de canales | 200 MHz: 2 canales |
| Velocidad de muestreo en tiempo real | 2.5 GS/s |
| Entradas | 2 entradas de osciloscopio y una de DMM |
| Entradas aisladas de flotación independiente | Hasta 1000 V CAT III y 600 V CAT IV entre entradas, referencias y tierra. |
| Rango de la base de tiempos | 2 ns – 2 min/div |
| Sensibilidad de entrada | 2 mV -100 V/div |
| Tipos de disparo | Connect-and-View™, Libre, Disparo único, Flanco, Retardo, Doble pendiente, Video, Línea de video, Ancho de pulsos seleccionable y N-Cycle |
| Fuente de disparo: | Cualquier canal de entrada del osciloscopio o entrada externa vía DMM |
| Captura de transitorios | 8 ns |
| Mediciones del osciloscopio | Cursor: 7 |
| Automático: 30 | |
| Longitud de registro máxima | Modo ScopeRecord: 30 000 puntos |
| Modo osciloscopio: 10 000 puntos por entrada | |
| Persistencia | Persistencia digital con descomposición de formas de onda como en un osciloscopio analógico |
| Comparación de formas de onda | Referencia de forma de onda con pruebas pasa/falla |
Otras Especificaciones Osciloscopio Portátil Fluke F190202/AM/S
| DMM | |
| Entradas de multímetro (también se usa como entrada de disparador externo para el modo de osciloscopio) | Entradas tipo banana de 4 mm, completamente aisladas de las entradas y los contactos de osciloscopio. |
| Resolución máxima: | 5000 recuentos |
| Mediciones: | VCC, VCA RMS, VCA + CC RMS, resistencia, continuidad, prueba de diodos, intensidad (con pinzas amperimétricas o derivador), temperatura en °C o °F (con un conversor opcional) |
| Memoria | Pantalla + configuración: 30 |
| Grabación: 10 | |
| Pantalla | Pantalla LCD a color de 153 mm con velocidad de actualización rápida |
| Especificaciones ambientales | |
| Temperatura de funcionamiento | 0 °C a 40 °C, baterías incluidas |
| 0 °C a 50 °C, baterías no incluidas | |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Altitud de trabajo | Hasta 2000 m (6666 ft) para CAT IV 600 V, CAT III 1000 V |
| Hasta 3 000 m (10 000 ft) para CAT III 600 V, CAT II 1000 V | |
| Especificaciones de seguridad | |
| Seguridad eléctrica | 1 000 V CAT III y 600 V CAT IV (EN61010-1) |
| Especificaciones mecánicas y generales | |
| Dimensiones | 270 x 190 x 70 mm |
| Peso | 2.2 kg |
| Garantía | 3 años para el instrumento principal, 1 año para los accesorios |
| Batería Li-Ion | Batería BP290 de 2400 mAh con hasta 4 horas de funcionamiento |
Accesorios incluidos
| Modelos de dos canales | Conjunto de sondas de voltaje VPS410 (una roja, una azul) |
| Juego de cables de prueba con diseño de seguridad TwistGuard™ TL175 (uno rojo, uno negro) | |
| Cargador de batería/adaptador de red eléctrica BC190 | |
| Batería de iones de litio BP290 de 2400 mAh | |
| Correa de transporte (fijada al instrumento) | |
| Correa para colgar | |
| Manuales de usuario en varios idiomas en CD-ROM | |
| Software de demostración FlukeView ScopeMeter® (funcionalidad restringida) | |
| Cable de interfaz USB | |
| Garantía | Tres años para el instrumento principal, uno para los accesorios |
