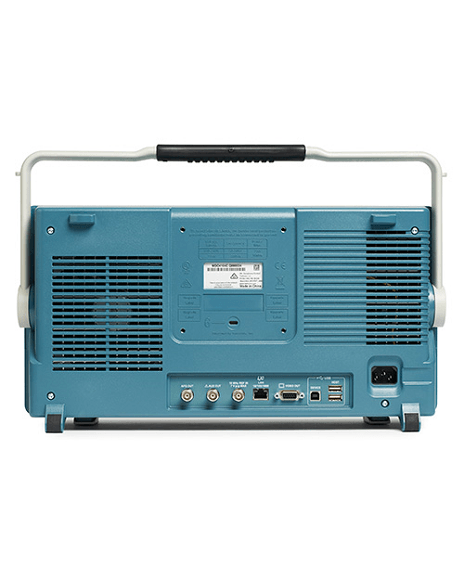

La serie MDO4000C de osciloscopios de dominio mixto tiene características de 6 instrumentos como un osciloscopio, un analizador de espectro, generador de función arbitraria, un analizador lógico, un analizador de protocolo, un voltímetro digital y un contador de frecuencia.
Los modelos son:
El modelo MDO4024C tiene un ancho de banda de 200MHz, la tasa de muestreo es de 2.5GS/s.
El modelo MDO4034C tiene un ancho de banda de 350MHz, la tasa de muestreo es de 2.5GS/s.
El modelo MDO4054C tiene un ancho de banda de 500MHz, la tasa de muestreo es de 2.5GS/s.
El modelo MDO4104C tiene un ancho de banda de 1GHz, la tasa de muestreo es de 2.5GS/s-5GS/s.
Como osciloscopio:
Posee 4 canales análogos.
Posee modelos con anchos de banda de 1GHz, 500MHz, 350MHz, 200MHz.
Con tasa de muestreo de hasta 5GS/s.
Longitud del registro es de 20 mega puntos en todos los canales.
La tasa de captura de forma de onda > 340000wfm/s
Sondas estándar de voltaje pasivas con carga capacitiva de 3.9pF y ancho de banda analógico de 1GHz, 500MHz.
Como analizador de espectro:
El rango de frecuencia es 9KHz a 3GHz o de 9KHz a 6GHz.
Captura de ancho de banda ultra ancha ≥ 1GHz.
Captura de tiempo sincronizada del analizador de espectro con adquisiciones análogas y digitales.
Con formas de onda de frecuencia vs tiempo, amplitud vs tiempo, y fase vs tiempo.
Como generador de función arbitraria (opcional):
Con 13 tipos de forma de onda predefinida.
Generación de forma de onda a 50MHz.
Como analizador lógico (opcional):
Con 16 canales digitales.
Longitud del registro es de 20 mega puntos en todos los canales.
Resolución de tiempo es 60.6ps.
Como analizador de protocolo (opcional):
Soporta serial para I²C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553, y audio estándar.
Como voltímetro digital y un contador de frecuencia:
Mediciones de voltaje de AC RMS, DC, y AC+DC RMS con 4 dígitos.
Mediciones de frecuencia con 5 dígitos.
Posee una pantalla de cristal líquido TFT a color de 264 mm, con resolución de 1024×768 pixeles.
Dimensiones 22.9cm x 43.9cm x 14.7cm, y pesa 5.5Kg.
