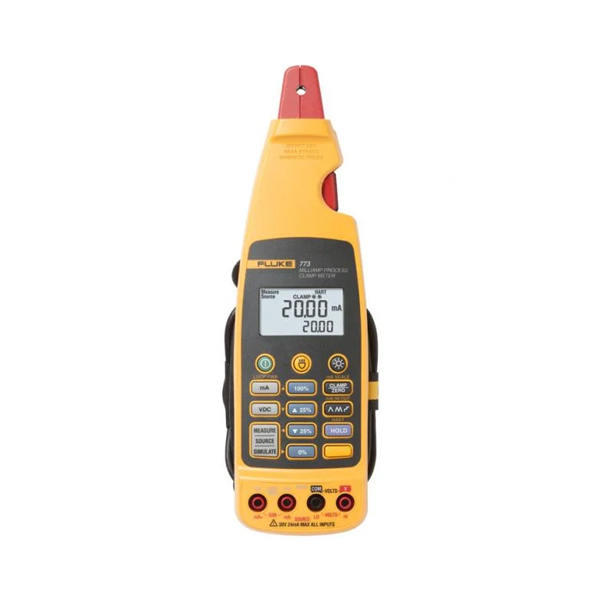

Pinza Amperimétrica mA F773 de procesos para medición de miliamperios, permite medir y generar corriente en mA sin interrumpir el circuito eléctrico y también puede simular corriente en mA y medir y generar fuente de voltaje DC.
Se utiliza medir señales mA para PLC y sistemas de control I/O análogo sin abrir el circuito, mide señales de salida de transmisores sin abrir el circuito.
Características
- Mejor precisión de su categoría: 0.2 %
- Resolución y sensibilidad de 0.01 mA
- Señales de medición de 4 a 20 mA sin “interrumpir el circuito”.
- Medición de señales en mA para E/S analógica del sistema de control y del PLC
- Pantalla doble con iluminación de fondo, con la medición en mA y el porcentaje del intervalo de 4 a 20 mA
- Foco para iluminar cables en zonas con iluminación insuficiente
- Pinza desmontable con cable de extensión para mediciones en lugares estrechos.
- Medición de señales de 10 a 50 mA en sistemas de control más antiguos usando el rango de 99.9 mA
- Cambio automático de la salida de 4 a 20 mA para comprobación a distancia
- Características de ahorro de energía, desconexión automática, desconexión de retroiluminación para prolongar la vida útil de las baterías
- La función de retención captura y muestra las mediciones en continuo cambio
- Medida de señales de 4 a 20 mA con medida interna del circuito
- Medida simultánea de mA en el circuito con alimentación de lazo de 24 V para la conexión y comprobación de transmisores
- Generación de señales de 4 a 20 mA para pruebas de E/S o I/P de los sistemas de control
- Salida de mA de rampa lineal o de incremento de un 25 %
- Cambio automático de la salida de 4 a 20 mA para comprobación a distancia
- Medida de voltaje CC para verificar fuentes de alimentación de 24V o señales de voltaje E/S
- Generación de voltaje CC para comprobación de dispositivos de entrada que aceptan una señal de 1 a 5 voltios o de 0 a 10 voltios
- La salida graduada de mA proporciona una señal continua de mA que corresponde a la señal de 4 a 20 mA medida con la pinza amperimétrica (mA)
- Permite registros de señales en miliamperios en un dispositivo de registros independiente sin romper el lazo.
- La señal de salida de mA permite a un multímetro digital con registro de datos o a cualquier otro dispositivo registrar la señal de 4 a 20 mA sin interrumpir el circuito
- Salida/entrada de mA: medida simultánea de la señal de mA con la pinza y generación de una señal de mA
- Aplicación de una señal de entrada de mA a un dispositivo y medición de la salida de 4 a 20 mA en dispositivos como válvulas o aislantes de mA
- Salida de voltaje de salida de rampa lineal o de incremento de un 25 %
- Cambio automático de la salida de voltaje para comprobación a distancia
Especificaciones Pinza Amperimétrica mA F773
| Diámetro del conductor medible | 0.177 in o 4.5 mm máx. | |
| Temperatura de funcionamiento | -10 a 50 ºC | |
| Temperatura de almacenamiento | -25 °C a 60 °C | |
| Humedad de funcionamiento | < 90 % en <30 ºC, < 75 % en 30 a 55 ºC | |
| Altitud de trabajo | 0 a 2000 m | |
| Clasificación IP | IP 40 | |
| Dimensiones | 44 x 70 x 246 mm (2 7/8 x 5 ¾ x 11 5/8 in) | |
| Peso | 410 g, (14.4 oz.) | |
| Vibración | Aleatorias 2 g, 5 a 500 Hz | |
| Impactos | Prueba de caída de 1 metro (salvo la mordaza) | |
| EMI/RFI | Cumple con EN61326-1 | |
| En el caso de mediciones de corriente con TENAZA, añada 1 mA a la especificación para fuerzas del campo de EMC de 1 V/m hasta 3 V/m. | ||
| Coeficiente de temperatura | 0.01 % ºC (< 18 ºC o > 28 ºC) |
|
| Potencia, vida útil de la batería | (4) baterías alcalinas AA de 1.5 V, IEC LR6, 12 horas duración típica en un generador de mA en 500 ohmios | |
| Garantía | Tres años para dispositivos electrónicos Un año para el conjunto de cable y pinza |
|
Otras Especificaciones
| Especificaciones funcionales | ||
| Medición de mA (medición con pinza) |
Resolución/rango | 0 a 20.99 mA |
| Precisión | 0.2 % + 2 recuentos | |
| Resolución/rango | 21.0 mA a 100.0 mA | |
| Precisión | 1 % + 5 recuentos | |
| Medida de mA (medidos en serie con clavijas de comprobación) | Resolución/rango | 0 a 24.00 mA |
| Precisión | 0.2 % + 2 recuentos | |
| Generación de mA (Transmisión máxima de mA: 24 mA en 1000 ohmios) | Resolución/rango | 0 a 24.00 mA |
| Precisión | 0.2 % + 2 recuentos | |
| Simulación de mA (Voltaje máximo 50 V CC) | Resolución/rango | 0 a 24.00 mA |
| Precisión | 0.2 % + 2 recuentos | |
| Generación de voltaje (corriente de transmisión máxima de 2 mA) | Resolución/rango | 0 a 10.00 V DC |
| Precisión | 0.2 % + 2 recuentos | |
| Medición de voltaje | Resolución/rango | 0 a 30.00 V DC |
| Precisión | 0.2 % + 2 recuentos | |
