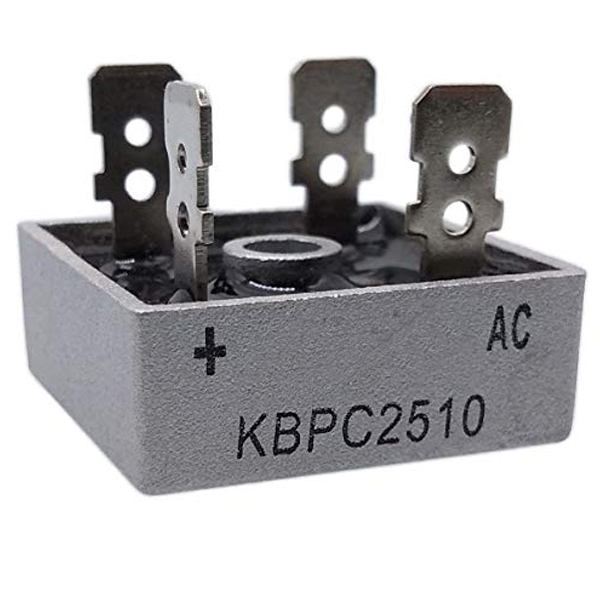

Puente Rectificador Monofásico 25A/1000V KBPC2510 es un rectificador de puente monofásico con terminales Faston chapados y montaje de orificio pasante para tornillo #10. El rectificador de puente presenta una caja metálica aislada eléctricamente para una máxima disipación de calor. Polaridad marcada en el cuerpo.
Un puente rectificador es un circuito electrónico usado en la conversión de corriente alterna en corriente continua. Es conocido además como circuito o puente de Graetz, en referencia a su creador, el físico alemán Leo Graetz. Un rectificador de onda completa convierte la totalidad de la forma de onda de entrada en una polaridad constante (positiva o negativa) en la salida, mediante la inversión de las porciones (semiciclos) negativas (o positivas) de la forma de onda de entrada. Las porciones positivas (o negativas) se combinan con las inversas de las negativas (positivas) para producir una forma de onda parcialmente positiva (negativa).
Características
- Baja corriente de fuga inversa
- Baja pérdida de potencia
- Alta eficiencia
- Voltaje reverso RMS de 700V
- Capacitancia de unión típica de 300pF
Especificaciones del Puente Rectificador Monofásico 25A/1000V KBPC2510
- Corriente Directa Media de Pico 25A
- Tipo de Puente Monofásico
- Tensión Repetitiva Inversa de Pico 1000V
- Voltaje reverso máximo de entrada RMS 700V
- Tipo de Montaje Montaje en orificio pasante
- Tipo de Encapsulado KBPC
- Conteo de Pines 4
- Tecnología de diodo Conexión de silicio
- Tipo de Diodo Conexión de silicio
- Configuración Único
- Transitorios de corriente directa no repetitiva de pico 400A
- Temperatura Máxima de Funcionamiento +150 °C
- Temperatura de Funcionamiento Mínima -55 °C
- Tensión Directa de Pico 1.1V
- Corriente Inversa de Pico 10µA
- Dimensiones 28.8 x 28.8 x 11.23mm
- Peso aproximado
