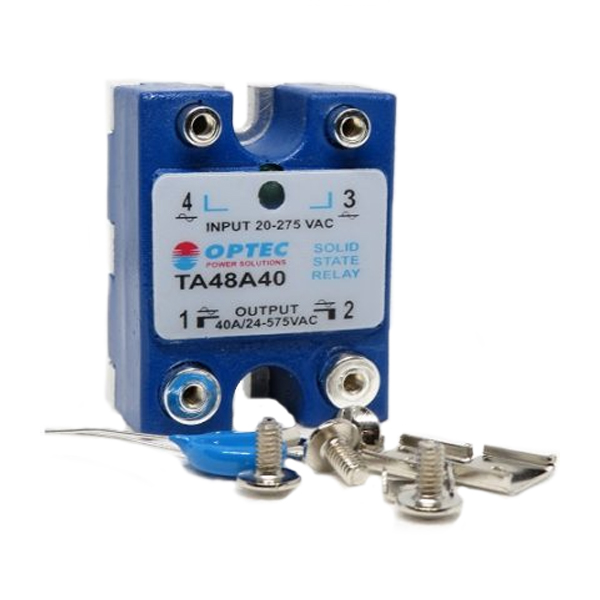

Relé De Estado Solido 40A AC/AC TA48A40 es un relé (SSR), lo utilizamos para poner en funcionamiento dispositivos eléctricos o electrónicos mediante una señal de control. Una de las principales características de un relé de estado sólido es que entre la corriente del circuito de control y la corriente del circuito de potencia no existe ningún punto donde se conectan, se unan o interfieran una con la otra. Esto es de suma importancia para independizar el circuito de control del de potencia.
Las aplicaciones para los relés de estado sólido incluyen normalmente equipo que requiere altas velocidades de ciclo, bajo ruido eléctrico o acústico o alta resistencia a las vibraciones; tales como equipo médico, equipo de calefacción/refrigeración, control de iluminación y bombas/compresores.
Características
- Respuesta desde que el circuito de control actúa hasta que actúa el circuito de potencia solo transcurren milisegundos, del orden de 50 a 100 milisegundos
- La ventaja a favor de los relés de estado sólido es el deterioro de las partes internas del relé puesto que en estos relés no existe deterioro al no tener partes mecánicas como en los relés electromecánicos
- La independencia del circuito de control con el circuito de potencia, gracias a esta separación todas las corrientes extras o defectuosas no se verán interferidas unas con otras
- Los terminales de entrada y salida aislados protegen al sistema del ruido eléctrico
- Baja corriente de entrada. En el orden de los miliamperios
- Operación silenciosa, debido a que no tiene partes mecánicas móviles
Especificaciones Relé De Estado Solido 40A AC/AC
- Relé de estado sólido monofásico
- Marca OPTEC
- Control de entrada por voltaje de 20V – 275Vac
- Corriente de carga 40A
- Voltaje de línea de salida 48V – 575Vac
- Detector de cruce por cero, con TRIAC
- Dimensiones 57.2mm x 44.5mm x 28.5mm
- Aislamiento Óptico.
- 600 voltios de voltaje de bloqueo
- Alta capacidad de picos de corriente
- Puente de snubber
- 4000 Voltios de Aislamiento
- RTVSS, Ressettable Transient Voltaje Suppressor System (Sistema de
protección de transientes) para Relay de entrada 20-275Vac
