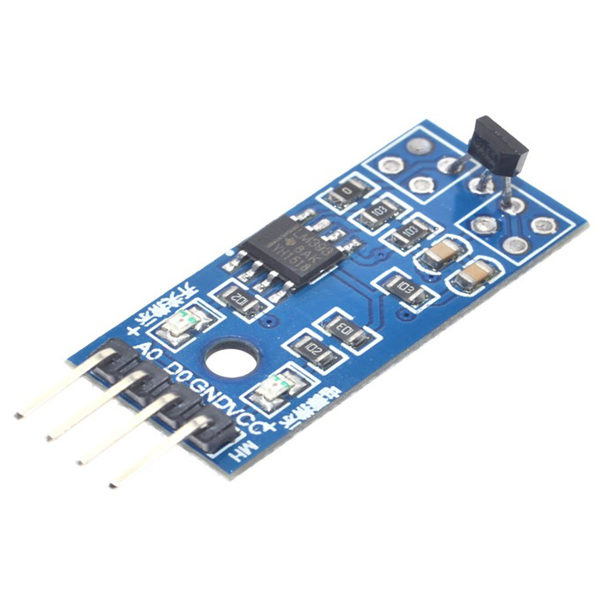

Este módulo se basa en el sensor de interruptor Hall A3144E y está diseñado para usarse en aplicaciones que requieren detección de campo magnético. Se puede utilizar para detectar la velocidad del motor, la posición y más. Cuenta con dos salidas: AO, la salida de señal analógica y DO, la salida digital, después de pasar por un comparador de voltaje. El sensor Hall emite un voltaje de bajo nivel cuando se detecta un campo magnético.
- VCC: fuente de alimentación positiva, 3,3 V a 5 V
- GND: fuente de alimentación negativa
- DO: salida de señal digital
- AO: salida de señal analógica
- Orificios para tornillos de montaje de 3 mm para una fácil instalación
- Indicador de encendido
- Indicador de salida del comparador
- Chip: comparador de voltaje LM393, sensor Hall A3144
- Voltaje de trabajo: 3 VDC a 5.5 VDC
- Capacidad de salida del comparador: 16 mA
- Tamaño de PCB: 32 x 14 mm
