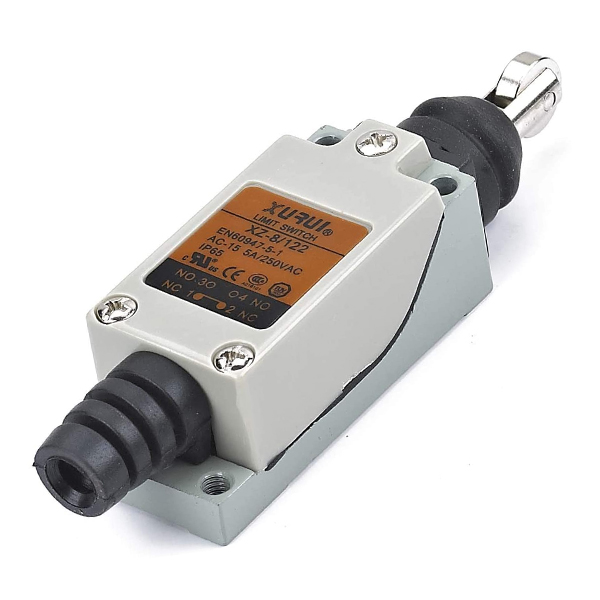

Final De Carrera De Rodillo Transversal es un sensor de contacto o interruptor de límite que se activa de forma mecánica y se sitúa al final del recorrido o de un elemento móvil, que al ser activado envía una señal que puedan modificar el estado de un circuito, internamente contiene dos interruptores normalmente abierto (NA) y cerrado (NC). El Final De Carrera De Rodillo es un interruptor de la serie XZ8 y es aplicado principalmente en una amplia variedad componentes electrónicos como los equipos para mecanización, equipos automatizados e instrumentación.
Recomendaciones de Instalación

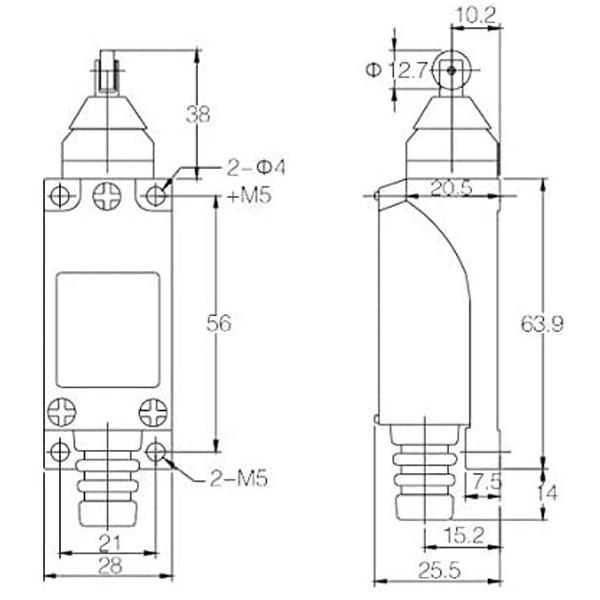

Al efectuar la instalación del Final De Carrera De Rodillo, asegúrese de emplear tornillos M4 para instalar la parte frontal o tornillos M5 para realizar instalación por la parte posterior del interruptor. El usuario puede realizar la instalación de acuerdo con sus requerimientos y emplear use tuercas de rosca rápida y tuercas de rosca ordinaria para asegurarlo. Asegúrese de cortar el suministro de energía durante la instalación, remoción, y durante operaciones de cableado y/o mantenimiento del interruptor.
Aunque el interruptor posee propiedades de impermeabilidad y resistencia a aceites, éste no posee una estructura totalmente sellada. No haga uso del dispositivo en ambientes inflamables o con riesgo de explosión.
Características
- Estructura fuerte, hecha de aleación de zinc y plástico, línea de fácil contacto
- Tamaño pequeño, resistente al agua y al aceite
- Interruptor de doble vía, interruptor interno de doble resorte
- Accionamiento por rodillo transversal
- Configuración de contacto 1NO, 1NC
- Acción momentánea del actuador
Especificaciones del Final De Carrera De Rodillo
| Capacidad de carga | 5A/250VAC | |
| Velocidad de operación | 0.5mm-50cm/s | |
| Frecuencia de operación | Mecánica | 240 veces/min. |
| Eléctrica | 20 veces/min. | |
| Resistencia de aislamiento | 100 MΩ(superior a)(DC500V) | |
| Resistencia de contacto | 25 MΩ Valor inicial | |
| Tensión soportada | Cable sin conexión | 1000 Vac |
| Cada terminal | 1500Vac | |
| Vibración | Mal funcionamiento | 10-55Hz (Amplitud)1.5mm |
| Impacto | Durable | 1000 m/s |
| Mal funcionamiento | 300 m/s | |
| Vida | Eléctrica | 100,00 (superior a) |
| Mecánica | 1,000,000 (superior a) | |
| Grado de protección | IP66 | |
| Temperatura de operación | -25℃~80℃ | |
| Humedad | <85% | |
