El Módulo TTP229 es un teclado con estructura capacitiva, con lo que lograremos obtener un Teclado Touch que posee un tiempo de reacción de solo 100mS. El rango de voltaje de funcionamiento del teclado Touch capacitivo es de 2.4 a 5.5 VDC, esto significa que no necesitaremos una alimentación externa para nuestro módulo y podremos alimentarlo con los pines de nuestra tarjeta Arduino o con la salida del Pic que estemos utilizando.

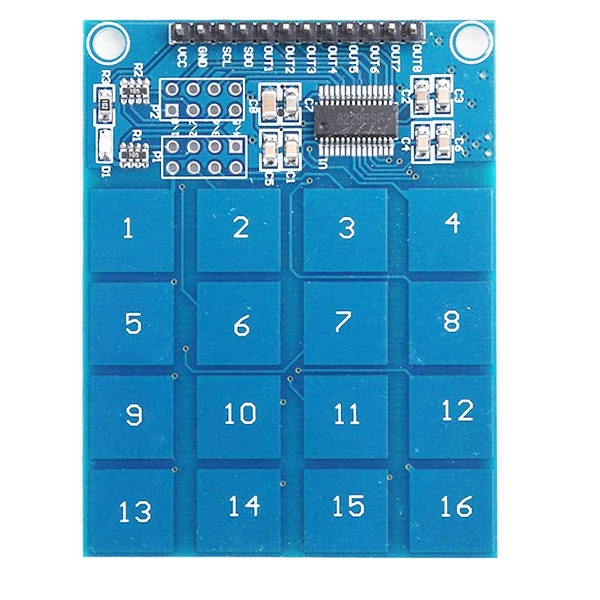

Su estructura se basa en una representación matricial de un formato 4×4, dándonos de esta manera un teclado Touch con hasta 16 teclas funcionales que pueden servir como constantes o variables de asignación numérica, esto depende de la programación que se esté utilizando en la tarjeta de adquisición de datos (Arduino, Raspberry PI o incluso Pics).

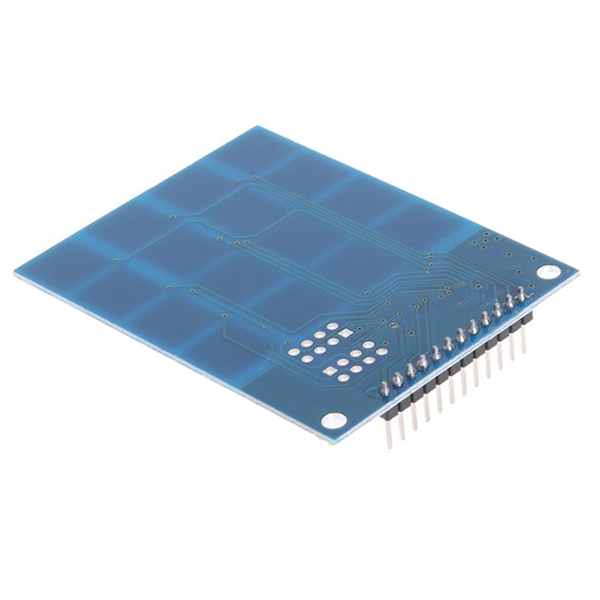

Este teclado de 16 teclas se conecta utilizando una conexión I2C (2-Wire), aunque en el chip sensor capacitivo TP229 tiene implementada la opción de conectar solamente 8 teclas, que tienen salida directa en los pines del módulo. Son los pines marcados como OUT1 a OUT8. Las líneas marcadas SDO y SCL pertenecen a la interfaz I2C.
- Circuito integrado capacitiva táctil 16 teclas ttp229.
- LED de alimentación integrada
- Canales/teclas: 16.
- Comunicación: I2C.
- Tiempo de respuesta: 100mS.
- Calibración automática 0,5 seg
- Compatible con cualquier board de Arduino, microcontrolador PIC, AVR, TI, Freescale y Raspberry PI.
- Puede establecer el modo de salida, el modo de salida de las teclas, el tiempo máximo de salida y la selección rápida/bajo consumo.
- Tensión de trabajo: 2.4 V-5.5 V
- Tamaño de la placa: 50 mm X 65 mm
- Peso aproximado: 25 gramos.
