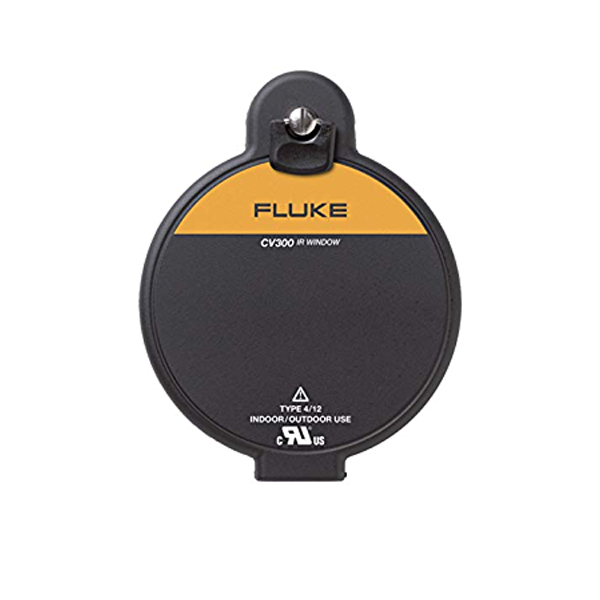

Ventana Infrarroja De 75mm Fluke CV300, con revestimiento de ClirVu® (exclusivo para las ventanas infrarrojas Fluke) sella la lente antes del montaje para protegerla contra la degradación por humedad, lo que la hace perfecta para ambientes muy cálidos o muy fríos.
Cada ventana infrarroja Fluke incorpora una placa de identificación con un número exclusivo que permite confirmar la localización y efectuar reparaciones rápidamente.
NOTA:
- Para la opción de acceso con llave de seguridad vea Ventana infrarroja CV301.
- La serie CV de ventanas infrarrojas también está disponible en tamaños de 50 mm (2 in) y 95 mm (4 in).
Características
- Se instala y conecta a tierra en menos de 5 minutos
- Un técnico
- Un orificio con perforación Greenlee estándar
- No es necesario quitar la puerta del panel
- En los gabinetes metálicos, se conecta a tierra de forma instantánea mediante el proceso con patente en trámite AutoGround
- Si está instalado correctamente, conserva la clasificación de las pruebas de arco eléctrico de hasta 63 kA en panel
- Procesos NFPA 70E reducidos de forma significativa debido a menores requisitos en relación con permisos de trabajo
- Inspecciones más rápidas y cómodas ya que a menudo no se requiere EPP completo
- Reduzca el riesgo de arco eléctrico y electrocución, aumente la seguridad se sus trabajadores y reduzca el tiempo y el costo del mantenimiento preventivo.
- La CV300 se ha sometido a las pruebas Torture Tested™, la clasificación más exigente para arcos eléctricos (IEEE C37.20.7): prueba de arco eléctrico 63 k KEMA, UL 50/50E/50V, UL1558, IEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 n°. 14-13:2012, y CE
- Acceso cómodo con un giro rápido o con llave de seguridad
Especificaciones de Ventana Infrarroja De 75mm Fluke CV300
| Dimensiones | 75 mm (3 in) |
| Rango de voltaje | Todos |
| Tipo de entorno NEMA | Tipo 4/12 (interior/exterior) |
| AutoGround™ | Sí |
| Óptica ClirVu® | Sí |
| Temperatura de funcionamiento | -40 °C a +232 °C (-40 °F a +450 °F) y a +260 °C (500 °F) de forma intermitente |
| Compatible con todas las cámaras Fluke | Sí |
| Sistema de cierre con contratuercas | Sí |
| Carcasa y cierre unidos permanentemente | Sí |
| Instalación de un solo orificio | Sí |
| Opciones de cierre de giro manual o con clave de seguridad para la puerta | Sí |
| Capacidad de fusión e inspección visual | Sí |
| Infrarrojos de onda corta/media/larga y resistencia a los rayos ultravioleta | Sí |
| Clasificación y pruebas | |
| Sometido a pruebas de arco (IEEE C37.20.7) | 63 kA durante 30 ciclos en 60 Hz conforme a KEMA |
| Clasificación medioambiental UL 50/NEMA | NEMA tipo 4/12 |
| UL1558 | Sí |
| CSA C22.2 No. | Sí |
| Tipo de clasificación CSA | Tipo 4 |
| Clasificación IP | IP67 a TUV |
| Registro de Lloyds | Dispositivos de distribución marinos de hasta 11 kV, para su uso en interiores y exteriores (solo mar adentro) |
| Clasificación de vibración | IEC60068-2-6 a TUV |
| Resistencia a la humedad | IEC60068-2-3 a TUV |
| Instalación | |
| Diámetro de orificio de montaje requerido | 89.89 mm (3.539 in) |
| Kit de perforación Greenlee® = perforadora/troquel | 739BB = 1431AV/1432AV |
| Grosor máximo recomendado para el panel | Calibre 10 |
| Altura total de ventana | 141.5 mm (5.57 in) |
| Anchura total de ventana | 111.5 mm (4.39 in) |
| Grosor total de ventana | 16.2 mm (0.64 in) |
| Cierre de la puerta | Manual |
| Componentes ópticos | |
| Diámetro del inserto óptico | 75 mm (2.96 in) |
| Diámetro de la abertura de visualización | 67.95 mm (2.675 in) |
| Área de la abertura de visualización | 3626 mm² (5.62 in²) |
| Grosor | 2 mm (0.08 in) |
| Otros | |
| Garantía | Sustitución de por vida en caso de defectos de fabricación |
